高周波・大電流測定に対応した次世代電流プローブが新登場

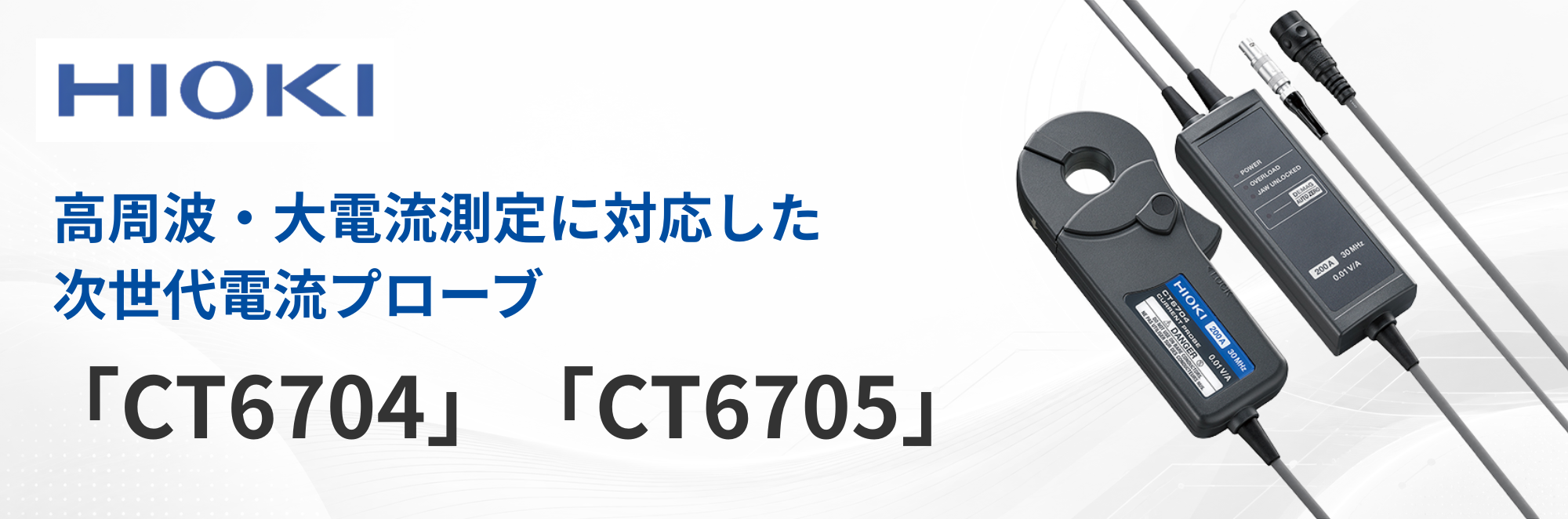

日置電機より、次世代電流プローブ「CT6704」「CT6705」が発売されました！
【製品概要】
本製品は、パワーエレクトロニクス、モビリティ、産業機器、データセンター関連機器の研究開発・評価市場に向けた製品で、
SiC/GaNインバーター、DC/DCコンバーター、モーター駆動回路、高周波電源、バッテリーバックアップユニットなどの電流波形観測に活用できます。
【製品特長】
1. 長時間の波形観測や温度変化を伴う評価環境に対応
検出方式にフラックスゲート方式を採用しました。センサー自身の発熱によるオフセットドリフトを抑制し、
長時間の波形観測や温度変化を伴う評価環境でも、安定した電流波形観測を実現します。
2. 高周波・大電流測定時の安定性を向上
新設計のセンサーコアにより、高周波・大電流測定時に発生する誘導加熱を抑制します。
周波数ディレーティング下での使用可能範囲を拡大し、厳しい測定条件下でも安定した測定を可能にします。
3. 高速電流波形観測に対応する広帯域性能
CT6704はDC～30 MHz、CT6705はDC～15 MHzの広帯域をカバーします。
SiC/GaNインバーター、DC/DCコンバーター、モーター駆動回路などにおける急峻な電流変化や過渡応答の観測をサポートします。
4. 既存の測定環境に導入しやすいBNCインターフェース
BNCインターフェースを採用しており、各種オシロスコープやHIOKI製メモリハイコーダMR6000と組み合わせて使用できます。
特定ブランドに依存せず、既存の測定環境にも柔軟に導入できます。
【主な用途】
・SiC/GaNインバーターの電流波形観測
・ダブルパルス試験におけるスイッチング電流の確認
・DC/DCコンバーター、AC/DC電源の過渡応答評価
・モーター・インバーター開発における相電流・スイッチング電流測定
・高周波電源、誘導加熱装置の評価
・バッテリーバックアップユニットなどの高速電流過渡現象の観測
▶︎ 電流プローブ CT6704の製品詳細はこちら
▶︎ 電流プローブ CT6705の製品詳細はこちら
