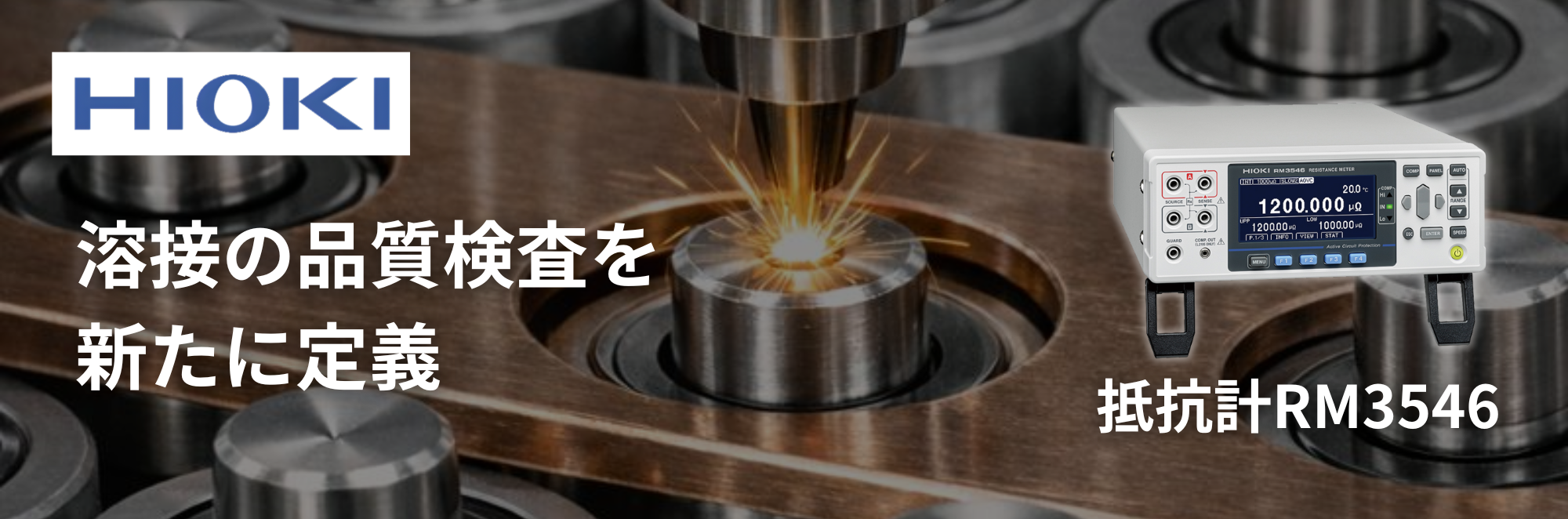

日置電機より、精密な電気測定でバスバーの溶接品質を評価する抵抗計RM3546が発売されました！
RM3546は、主に電気自動車・エネルギー貯蔵システム向けバッテリー生産ライン向けに開発され、研究開発用途にも対応する製品です。
分解能1 nΩ、A-OVC機能(※1)、DC 60 VまでのACP機能(※2)、A-TC機能(※3)を搭載し、
これらの機能を用いた精密な電気計測により、バッテリーパックのバスバー溶接部を安全かつ効率的に評価できます。
生産ラインでの利用に加え、研究開発の高度な要求にも対応し、競争力のあるバッテリー生産に貢献します。

　※1：Advanced-Offset Voltage Compensation
　※2：Active Circuit Protection
　※3：Advanced-Temperature Correction

【製品の特徴】
　・研究開発から量産検査まで、再現性の高いnΩレベルの抵抗測定
　　バスバー溶接の品質管理には、nΩレベルの高精度な抵抗測定が不可欠です。
　　しかし、わずかな温度変化による熱起電力がノイズとして現れ、正確な抵抗評価を困難にしていました。
　　RM3546は、「分解能1 nΩ」「A-OVC機能」を搭載することで、この熱起電力の問題を解決し、安定かつ高精度な測定を実現します。

　・測定器を守り生産効率を保つ、新開発のACP機能
　　生産ラインにおける測定器の故障の主な原因は、活電状態のバッテリーセルやモジュールに対するプローブの誤接触です。
　　RM3546は、最大DC 60 Vの印加電圧に耐えるACP機能を内蔵し、不測の事態から測定器を守ります。

　・検査ラインの柔軟な設計と安定稼働を実現
　　バッテリーの生産規模拡大に伴い、ケーブルの延長、プローブの摩耗、スキャナリレーの追加などで経路抵抗値が増加し、
　　検査システムの設計・安定稼働が困難になる課題がありました。
　　RM3546は、経路抵抗の許容値を最大9 Ω（500mAモード時、従来比2.5倍以上）に拡大し、柔軟なライン設計を実現します。
　　内蔵・外付けマルチプレクサシステムに対応し、高速多チャネルのインライン検査システムを簡単に構築可能です。
　　推奨プローブキットL9773シリーズが効果的なプローブ選択とジグ設計をサポートし、
　　検査システムの設計自由度向上と長期的な安定稼働に貢献します。

　・新提案のA-TC機能で溶接後も速やかに評価
　　バスバー溶接部の抵抗測定では、溶接直後の熱起電力が抵抗値に影響するため冷却時間が必要で、
　　R&Dと生産現場でタクトタイム延長の要因となっていました。
　　RM3546のA-TC機能は、温度と抵抗値を同時計測し、専用PCアプリで基準温度に補正した抵抗値を表示できます。

【主な用途】
　・EV/ESS用バッテリーの研究開発
　・バッテリーパックおよびモジュールの生産
　・その他高精度直流抵抗測定　

＜＜抵抗計RM3546の詳細はこちら＞＞
