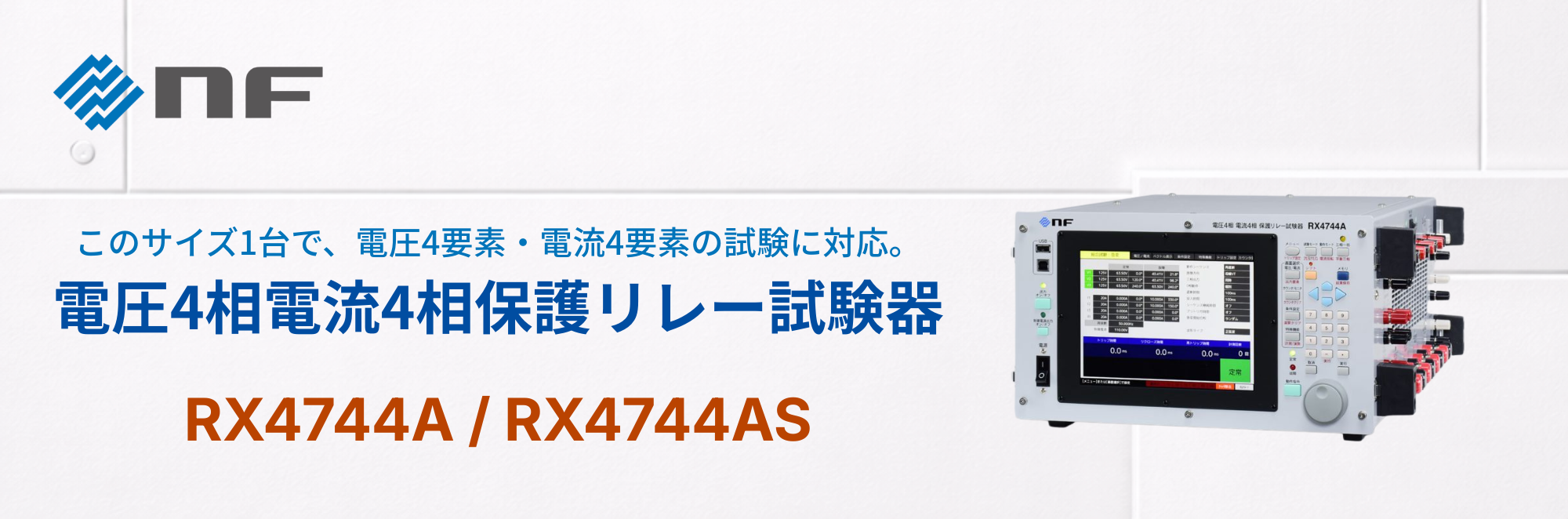

エヌエフ回路設計ブロックから、電圧4相電流4相保護リレー試験器「RX4744A / RX4744AS」が発売されました！

【製品概要】
従来は複数機種を組み合わせなければ実現できなかった電圧4要素・電流4要素の試験が、本製品一台で完結します。
小型・軽量設計で、基幹系統の保守・点検からメガソーラー、風力、コジェネレーションといった
再生可能エネルギー設備の保護機能試験まで、幅広い現場に持ち込めます。

【主な特長】
・電圧4相 / 電流4相出力
　電圧4相（最大250V）、電流4相（最大20A）を同時連続出力可能です。
　全出力相毎に絶縁されています。

・高確度　振幅 / 位相 / 周波数出力
　振幅・位相・周波数の高確度な出力により、計測器を使わなくても、
　保護リレーの正確な動作値・復帰値を得ることができます。

・微小電流出力
　400mA/5mA の微小電流出力を装備しています。

・出力周波数
　50Hz 固定、60Hz 固定、内部可変（10.000Hz～500.000Hz）、
　0 相別設定、外部同期、ライン同期より選択。

・出力波形
　正弦波、電流高調波、直流、過渡応答波形再生（コムトレード）、
　任意波、振幅制限波を出力可能です。

・カウンタ内蔵
　急変動作の試験用にタイムカウンタを内蔵。保護リレーの
　動作時間・復帰時間（動特性）などを計測でき、
　計測結果は、試験結果メモリに保存可能です。

・ベクトル表示機能
　各相の電圧・電流設定の振幅および位相をベクトル表示します。

・相切換機能
　相切換機能は1～3相設定を切換える（回転する）、
　または0相を位相回転する機能です。

・メモリ機能
　試験設定メモリと試験結果メモリを装備しています。

▶︎ 電圧4相電流4相保護リレー試験器の詳細はこちら
